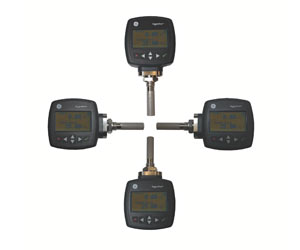

HygroPro是一种回路供电本安型水分变送器,用于测量管道、天气热、石油化工、发电、药业、加工及工业应用中气体和非水溶性液体中的含湿量。HygroPro具有氧化铝水分传感器、温度热敏电阻器和安装在一个探头座的压力感测器的特征,为参数计算提供实时测量,不仅包括露点温度,还包括气体ppmv、天然气每一百万标准立方英尺中占的磅数、液体 ppmw及相对湿度%。 HygroPro由感测器水分、温度元件等可更换元件、压力传感器,以及用于显示器和模拟(4-20mA)、数字(RS485)输出充分编程的显示器和六个按钮组成的键盘构成。被为本质安全并装入 Type 4X/IP67外壳内的电子设备允许 HygroPro直接安装在危险区。水分、压力传感器的所有校准数据全部存储在感测器可更换元件上,这样更换元件时无需手动输入数据。 HygroPro规格 露点/霜点校准范围 | - 外部尺寸:68°F ~ -166°F (20°C ~ -110°C)
- 标准:68°F ~ -112°F (20°C ~ –80°C)
| 工作温度 | - 外部尺寸:68°F ~ -166°F (20°C ~ -110°C)
- 标准:68°F ~ -112°F (20°C ~ –80°C)
| 工作温度 | –4°F ~ 140°F (–20°C ~ 60°C) | 预热时间 | 三分钟内符合规定精度 | 校准精度 @ 77°F (25°C) | - ±3.6°F (±2°C) 露点/霜点-85°F ~ 50°F (–65°C ~ 10°C)
- ±5.4°F (±3°C) 露点/霜点–112°F ~ –86°F (–80°C ~ –66°C)
| 重复性 | - ±0.9°F (±0.5°C) 露点/霜点–85°F ~ 50°F (–65°C ~ 10°C)
- ±1.8°F (±1.0°C) 霜点 –112°F to –86°F (–80°C ~ –66°C)
| 响应时间 | 加湿或烘干周期内的含湿量在63%的阶跃变化时,不到五秒 | 电气 电源 | - 12 ~ 30 VDC(回路供电、客户提供)
- 输出:4 ~ 20 mA(模拟) RS485 数字
- 输出分辨率:0.01 mA/12位
- Max R = (PSV x 33.33) - 300 例如: (24 x 33.33) - 300 = 500 S
- 电缆:6 ft (2 m),标准(定制长度咨询工厂);电缆包括带飞脚的防风雨式成型接头
| 显示屏 | - 128 x 64 LED 背光式液晶显示屏
- 一到三个参数的显示和诊断
| 机械 采样接口 | - 3/4-16 in (19 mm) 带O型圈直头外螺纹
- G 1/2,带可选适配器
| 工作压力 | 5 :Hg 至5000 psi表压 (345 bar) | 外壳 | 类型4X/IP67 | 尺寸(高x宽x深) | - 外部尺寸: 7.88 in x 3.99 in x 2.56 in (200 mm x 101 mm x 65 mm)
- 重量 1.2 lb (550 g)
| 符合欧洲标准 | 符合2004/108/EC电磁兼容指令(EMC指令)和DN < 25的PED 97/23/EC | 危险区 | - C_US I类1区, A、B、C&D组,类型4X
- II 1 G EEx ia IIC T4 (ATEX)
- Ex ia IIC T4 (IEC Ex)
| 水分传感器 传感器类型 | 薄膜氧化铝水分传感器 | 校准 | 根据NIST的标准,每台传感器都是按照已知水分浓度通过计算机进行独立校准。 | 校准时间间隔 | GE重新校准传感器的周期为每隔6到12个月(根据应用状况)。 | 流率 | 气体:1个标准大气压下,从静态到100 m/s的线速度 | 内置温度传感器 类型 | 负温度系数(NTC)热敏电阻 | 操作范围 | -22°F ~ 158°F (-30°C ~ 70°C) | 精度 | 整体精度±0.9°F (±0.5°C) | 响应时间(长) | 在升温或降温发生63%的阶跃变化时,充分搅拌的油中需1秒,或静止空气中需10秒 | 内置压力传感器 类型 | 固态/压阻现象 | 可用范围 | - 30 ~ 300 psi表压 (3 ~ 21 bar)
- 50 ~ 500 psi表压 (4 ~ 35 bar)
- 100 ~ 1000 psi表压 (7 ~ 69 bar)
- 300 ~ 3000 psi表压 (21 ~ 207 bar)
- 500 ~ 5000 psi表压 (35 ~ 345 bar)
| 精度 | 全量程(FS)的±1% | 额定压力 | 规定范围量程的三倍至大7500 psi表压 (518 bar) | |
