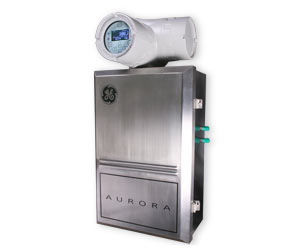

GE的Aurora分析仪利用可调谐二极管激光吸收光谱 (TDLAS)来快速、准确测量天然气中的水分。分析仪适合安装在危险区域,并能够在各种环境条件下工作。当水分浓度不符合要求时,Aurora的快速反应会迅速发出警报并提供证明。一旦过程干扰事件被纠正,气体变干,快速反应使天然气被清除,从而进入“能源网格”。 GE在水分测量的经验包括氧化铝、高分子电容式以及冷镜式传感器。GE的遗产还包括Robert Hall博士1962年在纽约州括斯克内克塔迪研发的个注入式二极管激光器。设计轻巧、价格低廉的二极管激光器使其可能用于光盘、激光打印机和光纤通信。 Aurora TDLAS湿度计使天然气处理和运输设施能够实时高精度、高稳定性监控水分含量。 电源 分析仪: | 100-240 VAC 50-60 Hz 10 W 18-32 VDC(24 VDC标称) 10 W | 可选电热器 | 120 VAC 120 W 230 VAC 75 W | 范围 体积百万分比 | 5 ~ 5000 ppm | 露点/霜点1 | 霜点-65.5°~ -2.6°C 霜点-85.9°~ 27.3°F | 过程露点/霜点1 | 通过用过程压力信号(4-20 mA)或恒量计算的过程或等效露点/霜点 | 湿度 | 3.8 ~ 3803 mg/m3 | 湿度 | 0.24 ~ 237 lbs/MMSCF | 1读数在 0°C (32°F)以下表示处于“露点”,温度在 0°C (32°F) 以上表示处于“露点”温度。 | 准确度 体积百万分比 | 读数的±2% 或 4 ppmv (其他参数的准确度来源于ppmv。) | 响应时间 光学响应 | 不到2秒 | 系统响应 | 系统响应取决于样品管的长度、样品系统部件、流率和压力,以及水分浓度的变化。 | 工作压力 试样管工作压力 | 69 ~ 172 Kpa (10-25 psia) | 大压力 | 1380 KPa (200 psi) | 过程压力 | 大10342 KPa (1500 psig)2 2应用采样系统附加部件可达到更高的压力。 | 温度 工作温度 | -20~ 65°C (-4 ~ 149°F) | 储存 | -20 ~ 70°C (-4 ~ 158°F) | 可选加热器/恒温器的设定点 | 25°C (77°F) | 流率 试样管流量 | 10 ~ 60 SLH (0.4 ~ 2 SCFH ); 30 SLH (1 SCFH) 标称 | 聚结器旁路快速回路 | 5 ~ 10X的流率通过样品电池 | 显示器 背光式LCD。三个同时可编程参数字母数字状态和诊断显示。电源LED、激光温度稳定性、键盘锁定 | I/O 模拟输出 | 三个可编程0/4-20 mA输出端;大负载500欧姆。 | 模拟输入 | 回路供电4-20 mA输入,用于远程压力变送器。Aurora 提供24 VDC。 | 数字接口 | 两个可编程数字通信端口RS232和RS485,具有多支路性能和可分配的地址、Modbus RTU协议 | 外壳 激光 1类产品。符合IEC 60825-1. 2.0版 激光产品的安全 | 用户接口 通过磁笔可编程的“through-the-glass" | 净重 危险区域 美国/加拿大 | 防爆、I类1区,C、D组 | 欧盟及其他地方 | ATEX 和 IEC Ex: Ex de IIB T6 -20°C ~ +65°C 防火,具有更加安全的隔间 | CE | 符合EMC 指令2004/108/EC,低压指令2006/95/EC和压力指令 97/25/EC for DN/25 | 工厂验证/服务 |
