UNIPULSE F340A测力仪表

价格电议
更新时间
2019-02-08 05:50:03
起订量
1件起批
服务
 资质已审查
发货地
上海市 嘉定区
货期
近期热度
次浏览

产品介绍

上海托驰价格合理,服务周到,质量有保证,欢迎您的垂询!托驰(上海)工业传感器有限公司 021-51085998 电话:13621609668 网址http://www.hbm1718.com





产品概要

能够测量各种压力,压强,扭矩・重量等,这些功能使其在生产控制管理,自动仪器,试验机等各个方面得到广泛的应用



电阻应变式传感器用的测力仪表。能够测量各种压力,压强,扭矩・重量等,这些功能使其在生产控制管理,自动仪器,试验机等各个方面得到广泛的应用。具备有DIN96的小型尺寸,峰值/采样保持功能,上下限比较功能,等效输入校正功能等,是一款方便,格的实用测力仪表。

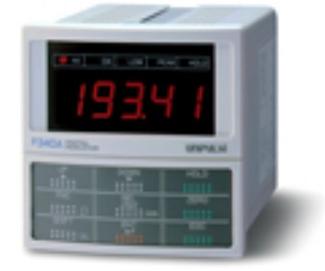

产品印象


技术参数

模拟部分                                    13712681788
激励电压 DC10/2.5V±10% 输出电流30mA以内
信号输入范围 -3.0~+3.0mV/V
等效输入校正范围 +0.5~+3.0mV/V
等效输入校正误差 0.1%FS以内(0.5mV/V输入时)
零点调整范围 -2~+2mV/V
量程调整范围 +0.5~+3.0mV/V
小输入分度 1μV/count(1mV/V以上的输入时可以保证1/10000精度)
精度 非线性 : 0.02%FS以内(3mV/V输入时)
零点漂移 : 0.5μV/℃RTI以内
量程漂移 : 25ppm/℃以内
A/D转换器 ・ 速度…100次/秒
・ 16bit(二进制)
模拟滤波 4/10/100/3k Hz
峰值保持功能
高速模拟输出形式
3mV/V输入时…应答速度:约1kHz(Sin波输入・模拟滤波3kHz时)
准确度:0.1%FS以下 复位时间:50μs以下
电压输出 传感器输出成比例的模拟电压 输出水平:输入1mV/V大约是2V
SI/F输出 输出数据:显示值,状态

显示部分   www.dgzh88.com
显示器 字高:15mm 7段绿色LED数字显示(5位)
数値:5位±8.8.8.8.8
显示值:-19999~19999
小数点显示位置可以选择
显示项目 状态显示:HI、OK、LOW、PEAK、HOLD红色LED5个
显示次数:从3/6/13/25次/秒中选择

设定部分   13712681788
设定项目 校正:零点校正/量程校正(实物校正,等效输入校正)
上限値,下限値,上限・下限比较模式,滞后,数字减值,零点附近,数字滤波,模拟滤波,动态追踪,零点漂移,保持模式,自动打印,保持值打印,LOCK,小分度,显示次数,激励电压,BCD数据更新比率,RS-232CD/A输出模块零点设定,D/A输出模块满量程设定

外部信号
外部输入/输出信号 上限继电器(N/O)输出,下限继电器(N/O)输出,数字零点输入,保持输入
接口 SIF:2线式串口
232:RS-232C通讯接口(选购件)
BCO:BCD输出(选购件)
DAC:D/A输出模块(电压输出,电流输出在订货时需要)(选购件)
*选购件只能安装一个

一般性能
电源电压 AC100V~240V+10%-15%(自由电源) 50/60Hz、 DC12~24V(±15%)(订货时
消耗电力 15W max
使用条件 使用温度范围: -10~40℃ 保存温度范围: -40~+80℃
湿度:85%RH以下(无凝霜)
外形尺寸 96(W)×96(H)×135(D) mm(不含凸起部分)
开孔尺寸 92×92+1-0mm
重量 约0.9kg

附属品
  AC输入电源线(额定电流125A)3m*  1
AC输入电源线用3P-2P变换接头*  1
小型螺丝刀 1
传感器电缆线用铁氧磁芯体 1
AC输入电源线用铁氧体磁芯* 1
BCD输出用接头(BCD选购件安装时) 1
使用说明书 1
*只在AC电源的时候附带






选购件

品名 详细
BCO BCD 输出模块
232 RS-232C通讯接口
DAC D/A转换模块



其他选购件

品名 详细
CAAC3P-B3 AC输入电源3m
CAAC3P-CEE7/7-B2 AC输入电源(耐压250V)2m
CN3P-2P AC输入电源线用3P-2P转换接头
CN35 RS-232C用D-Sub25p接头
CN21 BCD输出用接头
TSU01 避雷模块
TSU03 避雷模块DC电源
