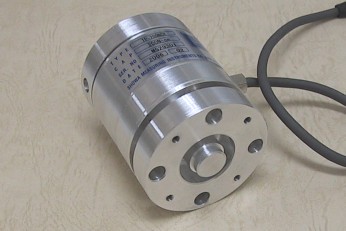

日本昭和TP-R传感器|TP-R扭矩传感器

价格 电议
更新时间
2019-02-08 05:45:02
起订量
1件起批
服务
 资质已审查
发货地
上海市 嘉定区
货期
近期热度
次浏览
立即询报价

产品介绍



托驰（上海）工业传感器有限公司 021-51085998 电话:13621609668 网址http://www.hbm1718.com

上海托驰价格合理，服务周到，质量有保证，欢迎您的垂询！

【特長・用途】

  • 低容量(50～1000 N•cm)を精度良く検出可能
  • 捩り角の少ない高剛性、高レスポンス計測に適
  • オールアルミ構造で小形・軽量
  • オールアルミ構造で小形・軽量

関連リンク

回転形／TQP形 | 非回転・高容量／TP形 | 非回転・微小容量／TP-L形



形式・外観寸法

product_dimension

形式名と定格・寸法・質量（単位：mm）
形式名 定格容量 A B C D E F G H J K L M N 質量
TP-50NCR
50 N•cm
58
55
3
45
25
10
10
5
1
M3深6
35
M3深6
35
150 ｇ
TP-100NCR
100 N•cm
63
60
3
50
30
12
12
5
1
M3深6
40
M3深6
40
200 ｇ
TP-200NCR
200 N•cm
63
60
3
50
30
12
12
5
1
M3深6
40
M3深6
40
200 ｇ
TP-500NCR
500 N•cm
63
60
3
60
40
20
20
5
1
M3深6
50
M3深6
50
280 ｇ
TP-1000NCR
1000 N•cm
63
60
3
60
40
20
20
5
1
M3深6
50
M3深6
50
280 ｇ
  • ※本製品は全て受注生産品です。
  • ※定格／捩り角：1.05×10-3 ～ 4.36×10-4 rad

仕様・規格

許容過負荷 150 %RC
定格出力 1.0 mV/V±20 %
直線性 0.2 %RO
ヒステリシス 0.2 %RO
繰り返し性 0.1 %RO
推奨印加電圧 4 V 以内
許容印加電圧 6 V
入力抵抗 350 Ω
出力抵抗 350 Ω
補償温度範囲 -10～40 ℃
許容温度範囲 -20～60 ℃
零点の温度影響 0.03 %RO/℃
出力の温度影響 0.05 %RO/℃
ケーブル Φ4 mm-4芯シールド 3 m、先端コネクタ付
先端コネクタ プラグ／PRC03-12A10-7M

取扱説明書・・・・・取説ダウンロード（pdf892KB）
