微小量程传感器DBJ日本昭和传感器DBJ

价格 电议
更新时间
2019-02-08 05:45:02
起订量
1件起批
服务
 资质已审查
发货地
上海市 嘉定区
货期
近期热度
次浏览

产品介绍

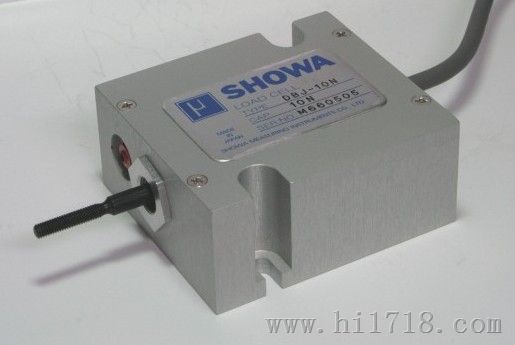

微小量程传感器DBJ、日本昭和传感器DBJ

  • 微小荷重?広範囲な定格容量に対応(1 N~20 N)
  • 検出には350 Ωの専用ひずみゲージを使用し 0.025 %ROの優れた直線性及び温度特性
  • 許容過負荷:200 %RO、耐横荷重:40 %ROの耐荷重特性
  • 負荷離脱特性:0.005 %/cm(大5 cm)まで保証
  • オプションにて計量載台を装着することで計量ユニットとして利用可能



形式?外観寸法

product_dimension





形式名と定格容量?寸法?固有振動数?応答周波数?質量(単位:mm)
形式名 定格容量 変 位 固有振動数 質 量
DBJ-1N 1 N 0.42mm 82 Hz 125 g
DBJ-1.5N 1.5 N 0.36mm 110 Hz 125 g
DBJ-2N 2 N 0.35mm 130 Hz 125 g
DBJ-3N 3 N 0.30mm 170 Hz 125 g
DBJ-5N 5 N 0.24mm 180 Hz 125 g
DBJ-10N 10 N 0.20mm 360 Hz 125 g
DBJ-20N 20 N 0.16mm 570 Hz 125 g
  • ※質量はケーブルを含みません。

仕様?規格





許容過負荷   200 %RC
大許容過負荷   300 %RC
ストッパ耐過負荷   500 %RC
耐横荷重   40 %RC
定格出力   2 mV/V±5%
直線性   0.025 %RO
ヒステリシス   0.025 %RO
負荷離脱特性   0.005 %/cm
推奨印加電圧   7 V 以内
許容印加電圧   10 V
入力抵抗   350 Ω
出力抵抗   350 Ω
温度補償範囲   -10~45 ℃
許容温度範囲   -20~60 ℃
零点の温度影響   0.004 %RO/℃
出力の温度影響   0.003 %/℃
ケーブル   Φ4 mm 4芯シールドケーブル2 m、先端ムキ出し
